泡沫混凝土作為一種水泥基發(fā)泡輕質(zhì)材料,加入硅灰同樣具有如下的效果。
1、顯著提高抗壓、抗折、抗?jié)B、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環(huán)境下,可使砼的耐久性提高一倍甚至數(shù)倍。
4、具有約5倍水泥的功效,在普通砼和低水泥澆注料中應(yīng)用可降低成本.提高耐久性
5、具有極強(qiáng)的火山灰效應(yīng),拌合混凝土?xí)r,可以與水泥水化產(chǎn)物Ca(OH)2發(fā)生二次水化反應(yīng),形成膠凝產(chǎn)物,填充水泥石結(jié)構(gòu),改善漿體的微觀結(jié)構(gòu),提高硬化體的力學(xué)性能和耐久性。
6、硅灰為無定型球狀顆粒,可以提高泡沫混凝土的流變性能。
7、硅灰的平均顆粒尺寸比較小,具有很好的填充效應(yīng),可以填充在水泥顆?障吨g,提高混凝土強(qiáng)度和耐久性。
硅灰使用量與泡沫混凝土性能的關(guān)系
在泡沫混凝土中分別摻入2 %,4 %,6 %,8 %和10 %(硅灰占水泥和硅灰總量的百分比)的硅灰,測定混凝土吸水率和抗壓強(qiáng)度,結(jié)果如表3所示。由上表可以看出,隨著硅灰摻量的增加,泡沫混凝土的吸水率不斷增大,7d抗壓強(qiáng)度波動變化,當(dāng)硅灰摻量6%時(shí),抗壓強(qiáng)度達(dá)到2.3 MPa,超過未摻硅灰樣品0.9 MPa,28d抗壓強(qiáng)度為2.7 MPa,吸水率減小2%,總體效果明顯。

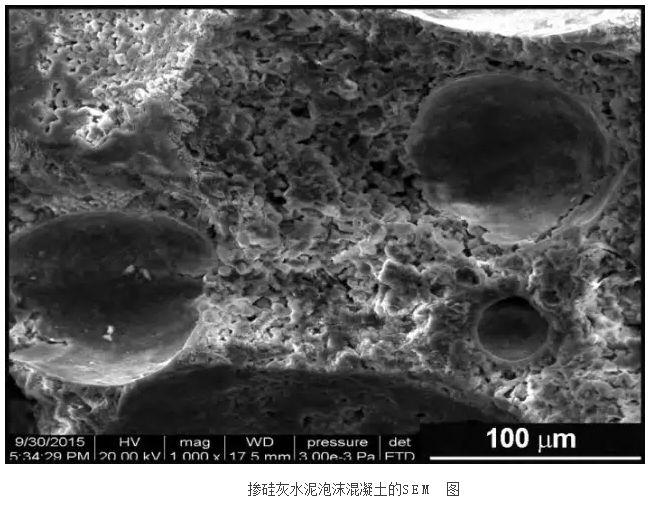

硅灰中較多的活性SiO2(二氧化硅)與水泥水化產(chǎn)生的氫氧化鈣反應(yīng),增加水泥石中CSH凝膠體積,降低孔隙率,改善孔結(jié)構(gòu),提高水泥石的強(qiáng)度。但硅灰的比表面積較大,使得其表現(xiàn)出較高的需水量。
